双速绞车核心结构组成

一、产品概述

双速绞车全称矿用双速多用绞车，主流型号为JSDB系列，是煤矿、非煤矿山专用隔爆型辅助牵引设备，集回柱放顶、设备搬迁、矿车调度、物料牵引、巷道拖拽多功能于一体。区别于传统单速绞车速度单一、工况适配性差的弊端，双速绞车拥有快慢双档变速功能，慢速大牵引力、快速高效率转运，一机多用、通用性极强，是井下综采工作面、巷道施工、矿山技改的核心辅助设备，也是矿山安全生产标准化验收必备设备。

整机采用矿用防爆设计，适配井下瓦斯、粉尘、潮湿复杂工况，结构紧凑、传动稳定、故障率低，可替代传统回柱绞车、调度绞车、运输绞车，有效降低设备采购与运维成本，广泛应用于各类地下矿山井下辅助运输作业。

二、工作原理

双速绞车依托多级齿轮变速传动系统实现双速切换，通过变速机构调整传动比，精准匹配不同牵引工况，全程运行平稳、牵引力可控：

1、慢速大牵引力工况：切换低速档位，大传动比输出大牵引力，适合重型设备拖拽、综采支架搬迁、巷道重物牵引、回柱放顶、陡坡重载运输，低速运行扭矩大、不打滑、牵引稳定，保障重载作业安全。

2、快速高效率转运工况：切换高速档位，传动比减小、绳速提升，适合轻型物料转运、空矿车调度、短距离快速牵引作业，大幅提升井下运输效率，节省作业时长。

3、闭环传动运行：防爆电机提供动力，经齿轮减速、变速机构传递至卷筒，带动钢丝绳完成牵引作业，搭配制动装置实现平稳启停、精准制动，杜绝溜车、打滑、冲击损坏设备，适配井下复杂巷道作业场景。

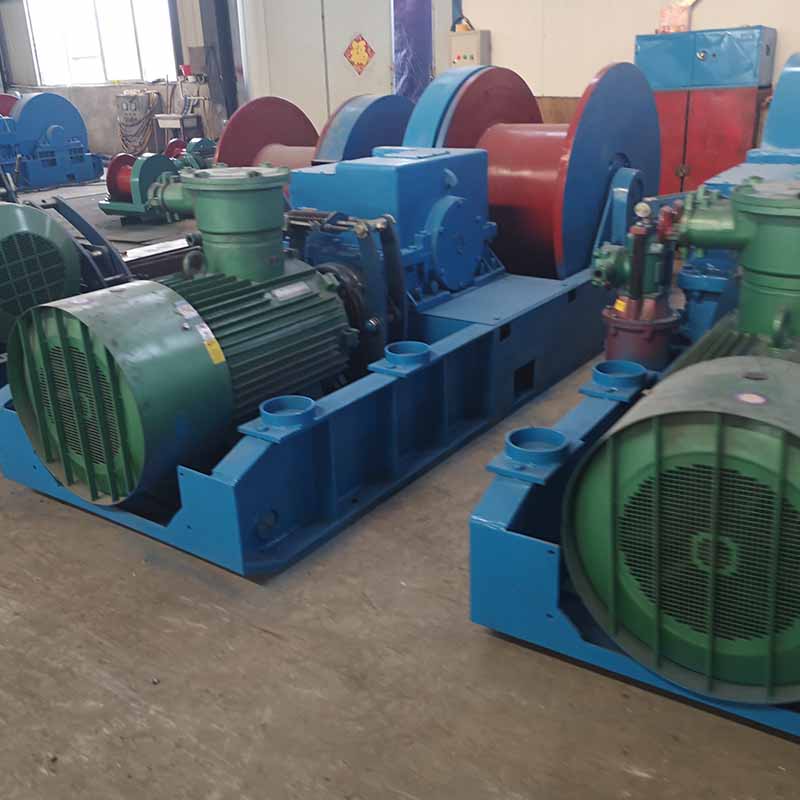

三、核心结构组成

双速绞车采用一体化高强度模块化结构，零部件耐用、拆装维护便捷，核心组成如下：

- 矿用防爆电机：隔爆型专用电机，防爆等级达标，防水防尘、抗过载，适配高瓦斯矿井易燃易爆工况，动力输出强劲稳定。

- 双速变速传动机构：核心变速组件，采用齿联多级传动结构，可自由切换快慢双速，速比合理、传动效率高，换挡平顺无卡顿，不易打齿损坏。

- 卷筒绳筒总成：加厚钢板卷筒，抗压抗冲击、耐磨不变形，容绳量大，钢丝绳排布规整，有效防止跳绳、乱绳、断绳问题。

- 制动离合系统：配备手动制动、离合装置，制动灵敏、锁止牢固，启停平稳，可精准控制牵引速度与位置，杜绝溜车、跑车安全隐患。

- 高强度机架：整体焊接加固机架，承重能力强、抗震动、抗变形，长期重载运行无偏移，设备运行稳定性高。

- 防护外壳与润滑系统：全封闭防护结构，防尘防潮；内置集中润滑结构，减少齿轮磨损，延长设备使用寿命，降低故障概率。

四、产品核心特点

1、双速切换，一机多用性价比高

兼具慢速重载牵引与快速轻载转运功能，一台设备替代回柱绞车、调度绞车、运输绞车多台设备，大幅减少井下设备数量，降低采购、运维、场地占用成本，适配绝大多数矿山辅助运输工况。

2、牵引力大，重载作业稳定

多级齿轮传动设计，低速档位扭矩充足，重载牵引不打滑、动力不衰减，可轻松完成综采支架、大型机电设备搬迁、重型物料拖拽，适配井下陡坡、狭窄巷道复杂工况。

3、防爆安全，井下合规可用

整机矿用隔爆设计，电气部件防爆达标，无电火花隐患，防水、防尘、防潮性能优异，可安全用于高瓦斯、粉尘密集井下环境，顺利通过矿安检查验收。

4、结构坚固，使用寿命长

加厚机架、高强度齿轮、耐磨卷筒，抗冲击、抗震动、耐磨损，长期连续作业不易损坏；封闭式传动结构杜绝粉尘进水磨损内部配件，故障率极低，耐用性远超普通单速绞车。

5、操作简单，维护便捷

手动变速、离合制动操作简单，新手快速上手，无需复杂专业操作；零部件标准化程度高，拆装便捷，日常仅需简单润滑保养，后期运维成本低。

6、运行平稳，安全系数高

传动平顺、制动灵敏，启停无冲击，钢丝绳牵引稳定，杜绝跑偏、跳绳、跑车等安全问题，全方位保障井下作业人员与设备安全。
