矿用气动绞车核心结构组成

一、气动绞车产品定义

气动绞车也常称风动绞车，是以压缩空气为动力源的防爆型轻型牵引提升设备，核心由气动马达、齿轮减速总成、卷筒、多重制动机构、操纵控制阀组合而成，依靠空压机输出气压驱动马达运转，带动卷筒缠绕钢丝绳，实现重物水平牵引、垂直提升与下放作业。

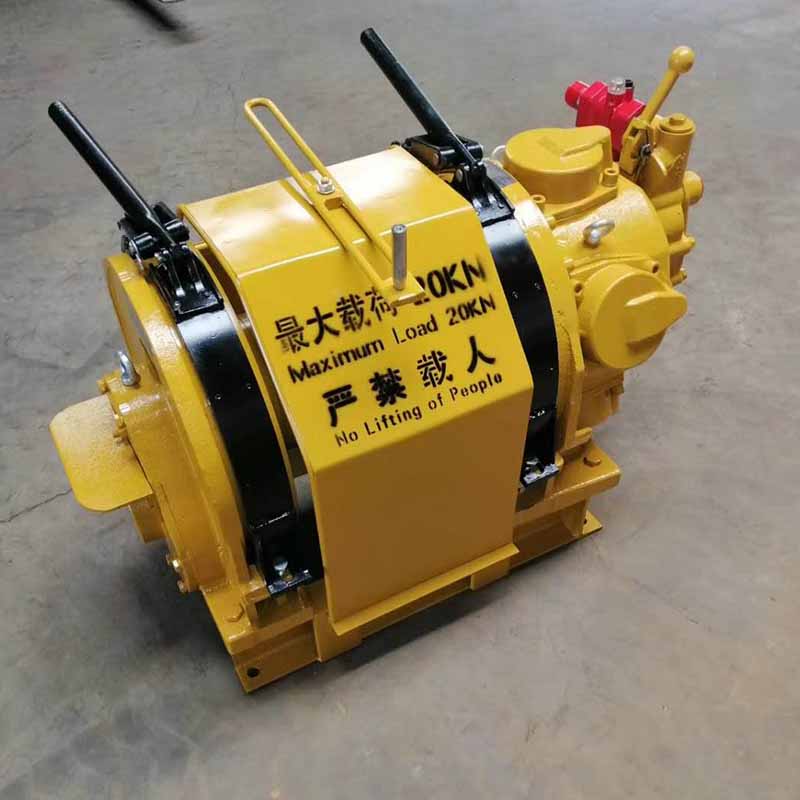

二、矿用气动绞车核心结构组成

1、气动驱动马达：活塞式防爆风动马达，防尘防水密封结构，适配井下高湿、多粉尘环境，无级变速，轻载高速、重载低速，操控手感顺滑；

2、减速传动总成：加厚合金钢齿轮，淬火耐磨，传动效率高，长期重载不易打齿；

3、卷筒钢丝绳总成：加厚钢板卷筒，防脱绳挡板，支持 50-400 米大容量容绳，配套矿用耐磨钢丝绳；

4、多重安全制动系统

-内置弹簧自动驻车刹：断气即刻锁绳，防止溜车坠物；

-可选手刹、脚刹双重辅助制动，井下重载、倾斜巷道双重防护；

-机械过载限位保护，杜绝超载作业；

5、操纵控制阀总成：一体式换向手柄，远距离风管操控，井下狭小工作面无需近身操作；

6、高强度底座机架：高 / 矮双底座可选，加厚铸钢底座，抗震抗冲击，方便轨道固定、地面锚固安装；

7、供气辅助组件：分水滤气、油雾润滑二联件，净化压风，延长马达使用寿命。

三、气动绞车常见选型问答

Q1：高瓦斯煤矿井下可以用气动绞车吗？需要什么证件？

A：完全适用，JQHS 系列气动绞车无电气火花，符合煤矿瓦斯环境使用标准；设备出厂附带MA 煤安标志证书、防爆合格证、出厂检测报告，煤矿安检、设备入库验收均可正常通过。

Q2：井下没有空压机，能不能使用气动绞车？

A：不能，气动绞车动力来源为压缩空气；矿山井下标配压风管路，直接接驳即可；无压风系统矿井建议选用防爆电动绞车。

Q3：3 吨气动绞车容绳量可以加长到 300 米吗？

A：支持定制，原厂可加大卷筒宽度、直径，按需增加容绳长度，适配深井、长距离巷道牵引作业。

Q4：气动绞车可以在倾斜 30 度斜井牵引矿车吗？

A：可以，标配双制动机型适配倾斜巷道，搭配防跑车装置使用，保障坡道牵引安全。
