气动绞车产品介绍

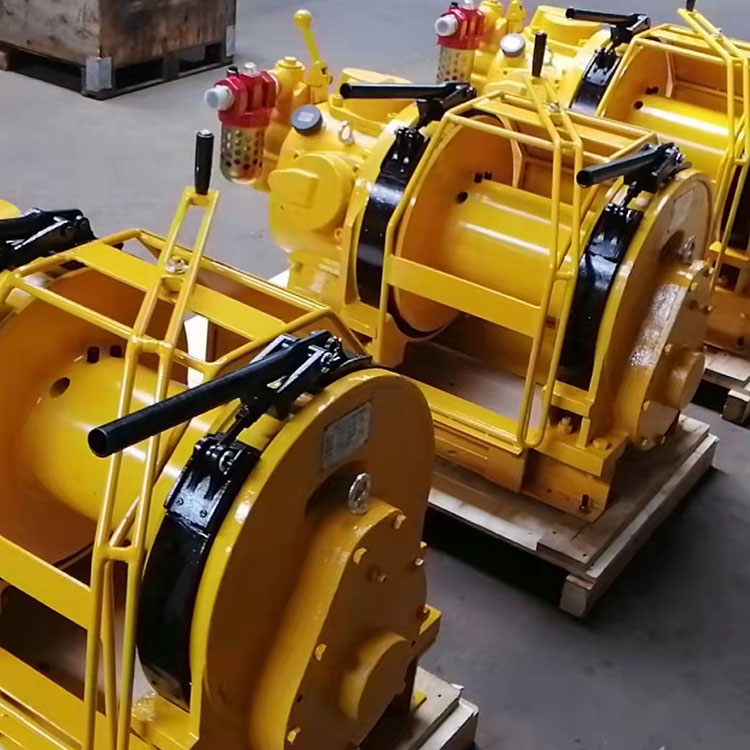

气动绞车是以压缩空气为动力源，通过气动马达驱动减速机构带动卷筒运转，实现重物提升、牵引与下放的轻型起重设备，核心优势为防爆安全、结构紧凑、无级调速、过载保护，广泛用于矿山、油田、化工等易燃易爆及潮湿粉尘环境。

一、产品概述

气动绞车（常见型号 JQHS、JQH 系列）以叶片式或活塞式气动马达为核心动力，配合行星 / 圆柱齿轮减速机构、制动系统、卷筒总成与操控阀组构成整体。以矿山井下压风管路为气源，无需外接电源，本质安全、无电火花风险，可在高瓦斯、高粉尘、潮湿等危险工况稳定作业，实现重物垂直提升、水平牵引、设备安装与物料搬运。

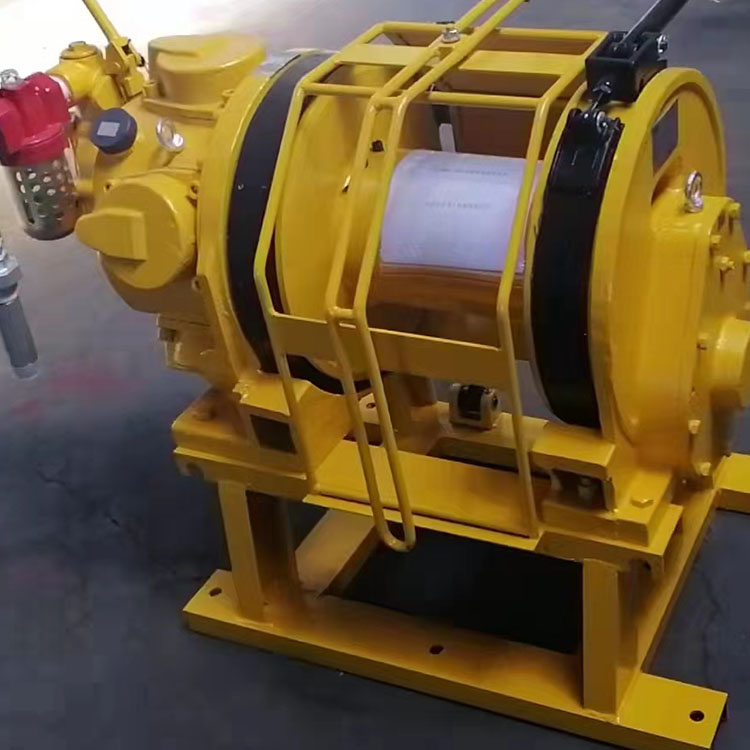

二、核心结构

1.气动马达：动力核心，分叶片式、活塞式，将压缩空气压力能转为旋转机械能，具备断气自锁、过载自停特性。

2.减速机构：多为行星齿轮或两级圆柱齿轮减速，降低转速、增大扭矩，适配重载牵引。

3.卷筒总成：含卷筒、钢丝绳、排绳器，用于缠绕钢丝绳，传递牵引力。

4.制动系统：双制动设计（气动制动 + 手动刹车），断气自动锁止、双向刹车，防止重物坠落。

5.操控系统：配气阀、操纵手柄，控制正反转、启停与无级调速。

6.底座与护罩：支撑整机、防护转动部件，提升安装与使用安全性。
